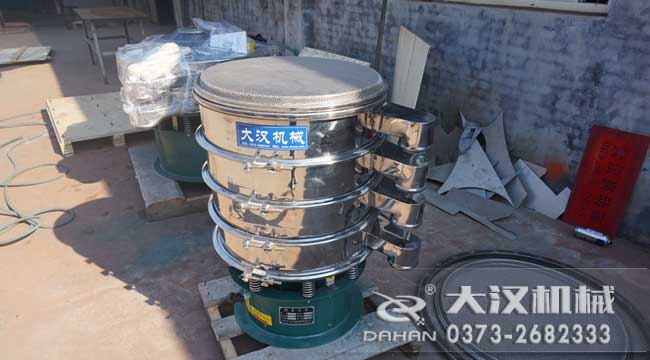

直徑600型振動篩

本品為直徑600mm三層四個出料口600型圓形振動篩也叫600mm旋振篩,與物料接觸部分為304材質，子母網分離式網架,底座為碳鋼材質。



　　 1、直徑800型振動篩的工作原理：由直立式振動電機作為激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面進行篩分。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。



　　2、關于“大漢牌振動篩”： "大漢"DH系列振動篩產品,經客戶多年使用,獲得大量的一線反饋建議,在自有成熟的篩機制造技術基礎上,大漢機械工程師以滿足客戶需求為標準,多次技術改進,篩分效果更加優越,采用"通用"新型動力激振器,三維動力更加突出,適用范圍更加廣泛,大漢機械公司可根據客戶需求設計特殊型號,無論物料是干是濕,是精細是粗糙,是比重大是比重輕,0-400目都可以篩選,不管是液態的,還是漿狀的0-600目都可以過濾."大漢"旋振篩系列產品同時配備專門的篩網清理裝置,把堵網率降到低,過網率和處理精度得以有效提高."大漢"具備特殊型號制造的能力讓顧客對"大漢"有更多的選擇。

　　3、"大漢"直徑600型振動篩的特點：



　　☆ 效率高、設計精巧耐用，任何粉類、粘液均可篩分。

　　☆ 換網容易、操作簡單、清洗方便。

　　☆ 網孔不堵塞、粉末不飛揚、可篩至400目或0.028mm。

　　☆ 雜質、粗料自動排出，可以連續作業。

　　4、直徑600型振動篩使用的行業：

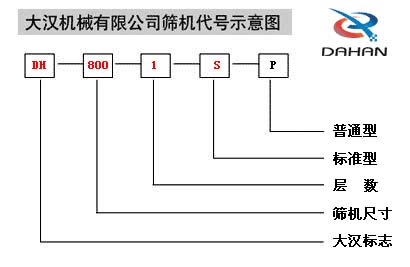

　　5、“大漢”直徑600型振動篩代號示意圖：

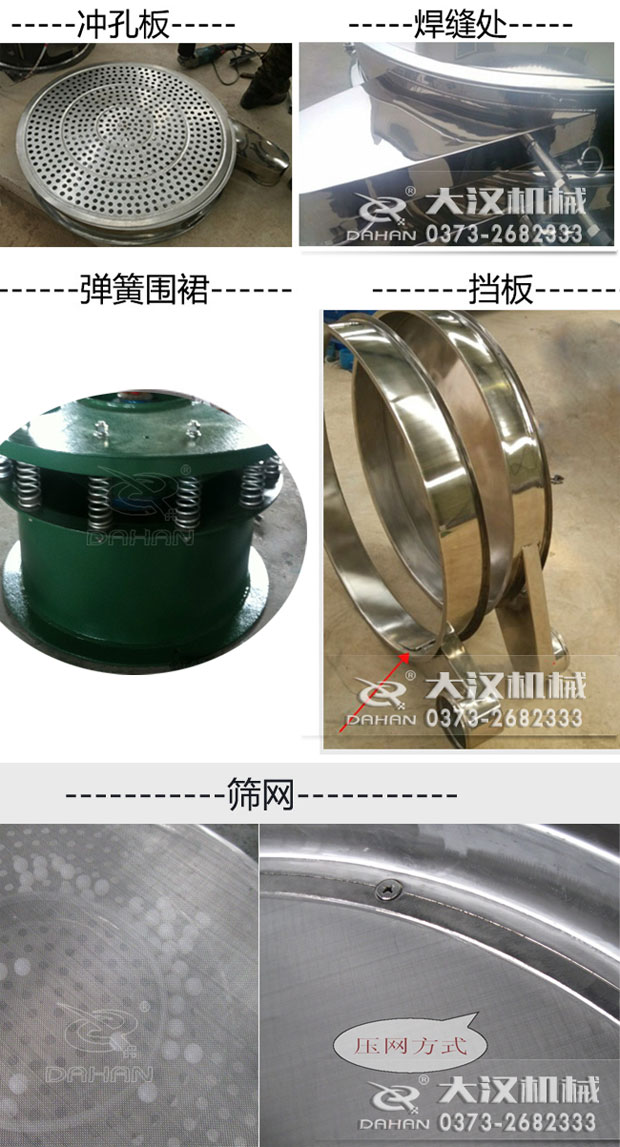

　　6、“大漢”直徑600型振動篩一般結構圖與技術參數：



型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3



　　7、“大漢”直徑600型振動篩的安裝與調試：

　?、旁O(shè)備應有穩定的基礎。當設備安裝于一般地面或水泥基礎上時，可以不設置地腳螺栓。當設備安裝于鋼結構架臺之上時，應用螺栓緊固于結構體上，而且鋼結構架臺應有一定的鋼度。本機只需三相開關一只(備注:好使用電氣控制盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控制盤應懸掛安裝于墻上。

　?、圃O(shè)備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。

　?、情_機前，應先檢查各壓緊螺栓的緊固程度，及各料口的位置是否與接料器對正，并觀察振動電機是否能正常轉動及彈簧受力有無阻礙，檢查各層篩網是否壓緊。
